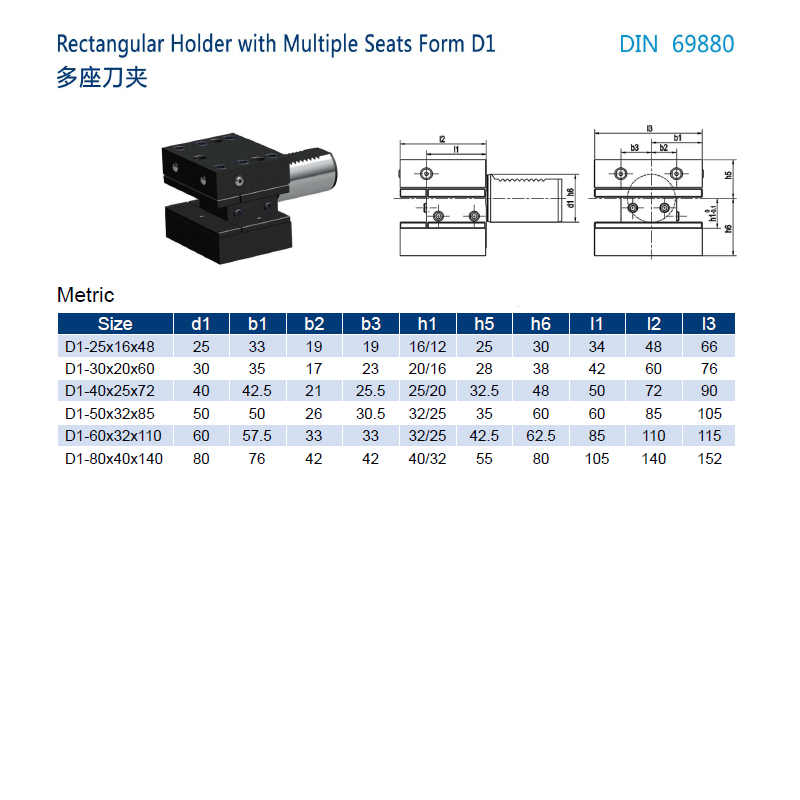

D1-40x25x72

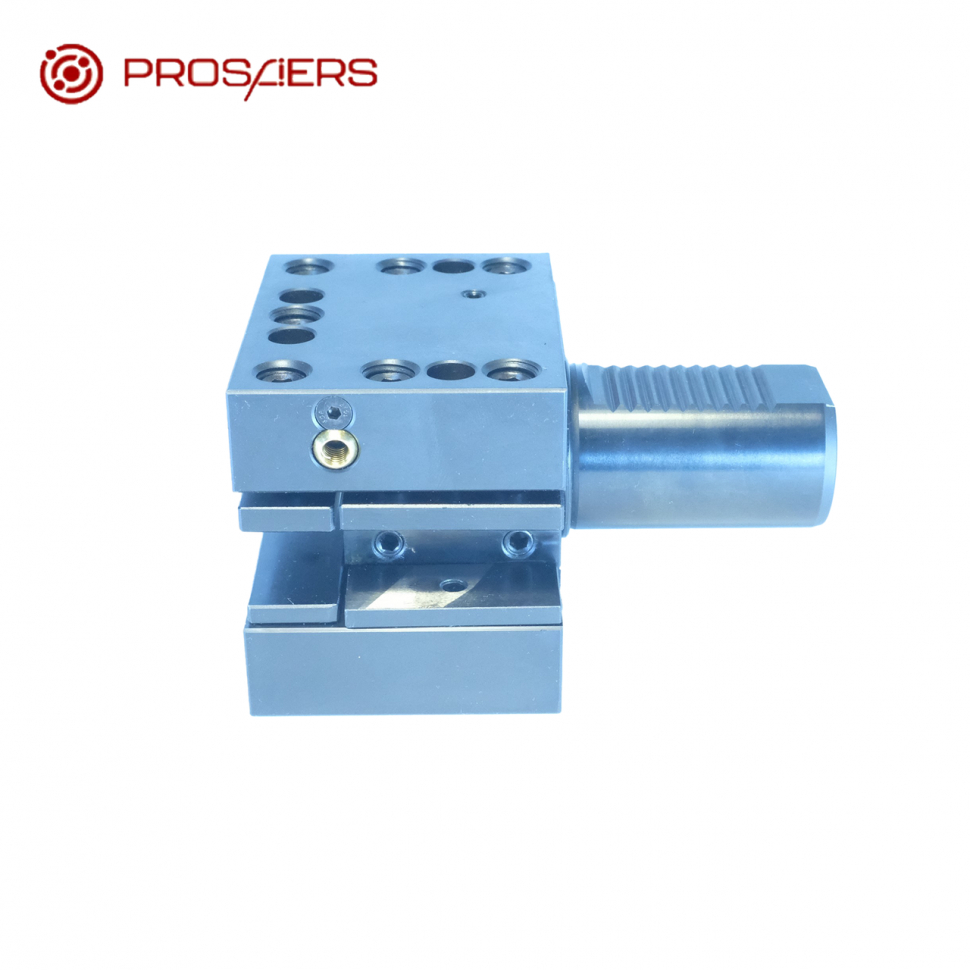

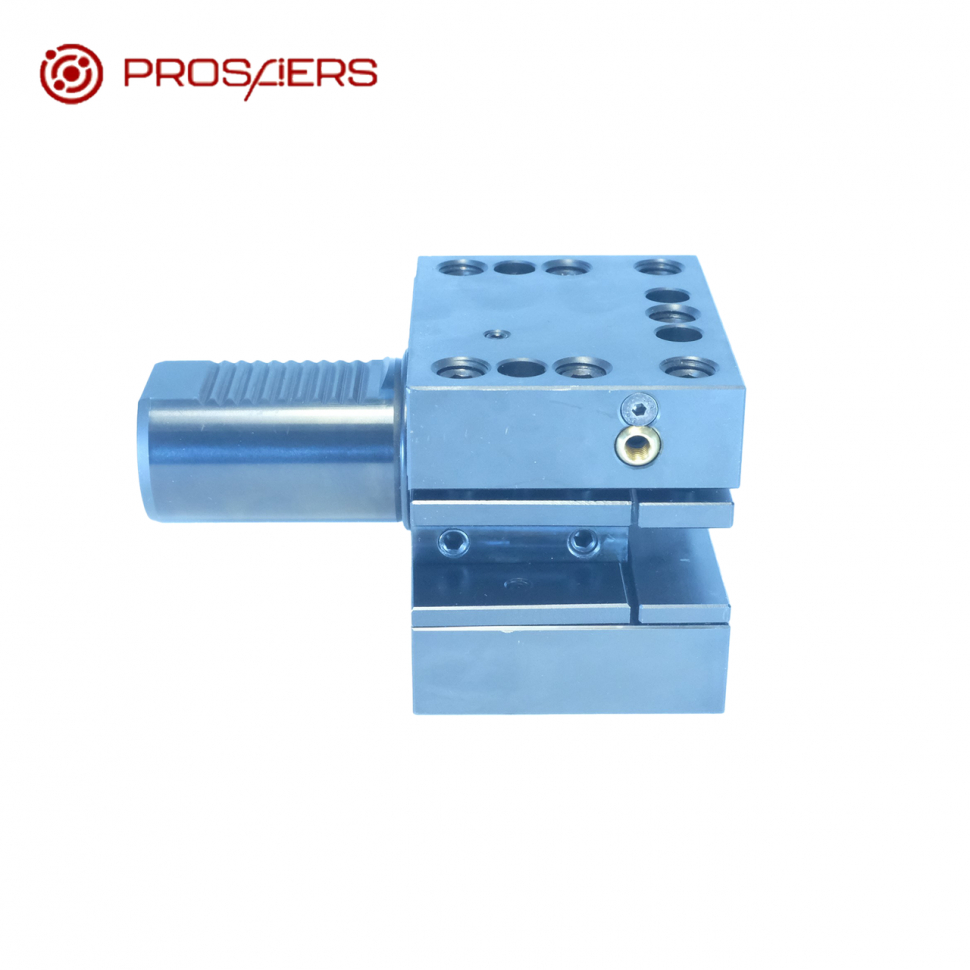

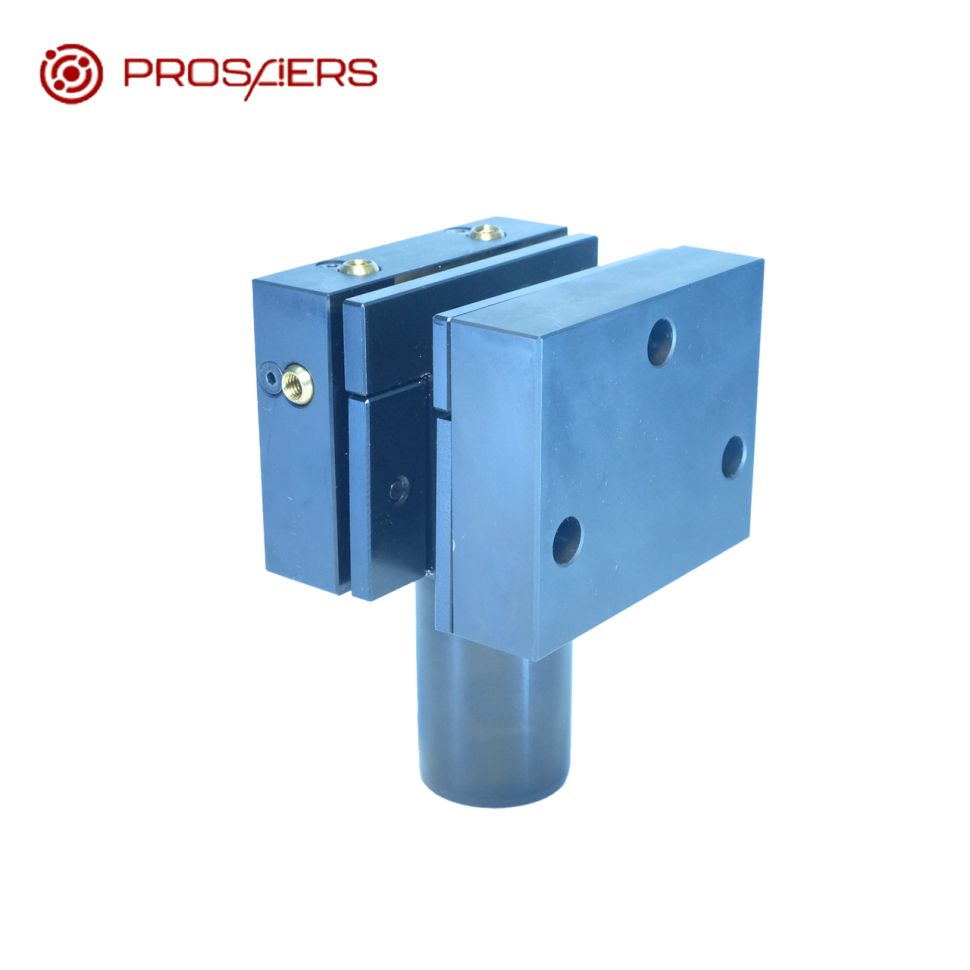

Резцедержатель VDI тип D1, многопозиционный, правый, квадратный. Аксиально-радиальный держатель с хвостовиком VDI. По назначению форма D1 соответствует держателям коротких серий C1, C2 и B1. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Для наружной токарной обработки и торцевого точения. Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров. Универсальный тип оправок VDI используется для разнообразной наружной токарной обработки. Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка. Сверху в корпусе резцедержателя несколько винтов, винт с пружиной удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шариков. Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.
